ในฐานะซัพพลายเออร์การหล่อโลหะ ฉันได้เห็นโดยตรงถึงบทบาทสำคัญที่การออกแบบแม่พิมพ์มีต่อความสำเร็จของโครงการหล่อโลหะใดๆ แม่พิมพ์ที่ได้รับการออกแบบมาอย่างดีสามารถเพิ่มประสิทธิภาพการผลิต ปรับปรุงคุณภาพชิ้นส่วน และลดต้นทุนการผลิต ในบล็อกโพสต์นี้ ฉันจะแบ่งปันประเด็นสำคัญบางประการที่ควรพิจารณาเมื่อออกแบบแม่พิมพ์สำหรับการหล่อแบบ
1. การวิเคราะห์การออกแบบชิ้นส่วน
ก่อนที่จะเริ่มกระบวนการออกแบบแม่พิมพ์ การวิเคราะห์การออกแบบชิ้นส่วนอย่างละเอียดถือเป็นสิ่งสำคัญ ซึ่งรวมถึงการทำความเข้าใจฟังก์ชัน ขนาด ความคลาดเคลื่อน และข้อกำหนดด้านผิวสำเร็จของชิ้นส่วน ด้วยการตรวจสอบการออกแบบชิ้นส่วนอย่างรอบคอบ เราสามารถระบุความท้าทายและโอกาสในการปรับให้เหมาะสมที่อาจเกิดขึ้นได้
ตัวอย่างเช่น หากชิ้นส่วนมีรูปทรงที่ซับซ้อนหรือมีผนังบาง อาจจำเป็นต้องพิจารณาเป็นพิเศษเพื่อให้แน่ใจว่ามีการเติมและการแข็งตัวที่เหมาะสมในระหว่างกระบวนการหล่อ นอกจากนี้ การทำความเข้าใจข้อกำหนดการใช้งานขั้นสุดท้ายของชิ้นส่วนสามารถช่วยให้เราเลือกวัสดุที่เหมาะสมและการรักษาพื้นผิวสำหรับแม่พิมพ์ได้
2. การเลือกใช้วัสดุ
การเลือกใช้วัสดุแม่พิมพ์เป็นสิ่งสำคัญ เนื่องจากส่งผลโดยตรงต่อประสิทธิภาพและอายุการใช้งานของแม่พิมพ์ กระบวนการหล่อขึ้นรูปและข้อกำหนดชิ้นส่วนที่แตกต่างกันอาจต้องใช้วัสดุที่แตกต่างกัน วัสดุแม่พิมพ์ทั่วไป ได้แก่ เหล็กกล้าเครื่องมืองานร้อน เช่น H13 ซึ่งให้ความต้านทานความร้อน ความเหนียว และความต้านทานการสึกหรอได้ดี
เมื่อเลือกวัสดุแม่พิมพ์ จำเป็นต้องพิจารณาปัจจัยต่างๆ เช่น โลหะผสมในการหล่อ ปริมาณการผลิต และสภาวะการทำงาน สำหรับการผลิตปริมาณมากหรือการใช้งานที่มีสภาวะการทำงานที่ต้องการ วัสดุที่มีราคาแพงกว่าแต่ทนทานอาจเหมาะสม
3. การออกแบบระบบ Gating และ Runner
ระบบ gating และ runner มีหน้าที่ในการส่งโลหะหลอมเหลวจากปลอกกระสุนไปยังโพรงแม่พิมพ์ ระบบ gating และ runner ที่ได้รับการออกแบบมาอย่างดีสามารถรับประกันการเติมช่องที่สม่ำเสมอ ลดความปั่นป่วน และลดการก่อตัวของข้อบกพร่อง เช่น ความพรุนและการปิดเย็น
ขนาด รูปร่าง และตำแหน่งของประตูและทางวิ่งเป็นตัวแปรในการออกแบบที่สำคัญ ประตูควรมีขนาดเพื่อควบคุมอัตราการไหลของโลหะหลอมเหลวและให้แน่ใจว่ามีการเติมโพรงอย่างเหมาะสม รางวิ่งควรได้รับการออกแบบเพื่อลดการสูญเสียแรงดันและป้องกันการแข็งตัวของโลหะก่อนเวลาอันควร
4. การออกแบบระบบทำความเย็น
การระบายความร้อนที่มีประสิทธิภาพเป็นสิ่งจำเป็นสำหรับการควบคุมกระบวนการแข็งตัวและรับประกันคุณภาพของชิ้นส่วนที่หล่อ ระบบระบายความร้อนที่ได้รับการออกแบบมาอย่างดีสามารถช่วยลดรอบเวลา ปรับปรุงความแม่นยำของมิติชิ้นส่วน และป้องกันการแตกร้าวจากความร้อนของแม่พิมพ์
โดยทั่วไประบบทำความเย็นจะประกอบด้วยช่องระบายความร้อนที่เจาะหรือกลึงเข้าไปในแม่พิมพ์ ขนาด รูปแบบ และอัตราการไหลของช่องระบายความร้อนจำเป็นต้องได้รับการออกแบบอย่างระมัดระวังเพื่อให้แน่ใจว่าการระบายความร้อนของแม่พิมพ์มีความสม่ำเสมอ ในบางกรณี อาจใช้วิธีการทำความเย็นเพิ่มเติม เช่น แจ็คเก็ตน้ำหรือหมุดทำความเย็น เพื่อเพิ่มประสิทธิภาพในการทำความเย็น
5. การออกแบบระบบดีดตัวออก
ระบบดีดออกใช้เพื่อถอดชิ้นส่วนที่หล่อออกจากแม่พิมพ์หลังจากการแข็งตัว ระบบดีดออกที่เชื่อถือได้ถือเป็นสิ่งสำคัญสำหรับการผลิตที่ราบรื่น และเพื่อป้องกันความเสียหายต่อชิ้นส่วนหรือแม่พิมพ์
ระบบดีดออกอาจเป็นได้ทั้งแบบกลไกหรือแบบไฮดรอลิก ขึ้นอยู่กับขนาดและความซับซ้อนของชิ้นส่วน โดยทั่วไปจะประกอบด้วยหมุดดีดตัว ปลอก หรือแผ่นเปลื่อง จำนวน ขนาด และตำแหน่งขององค์ประกอบตัวเป่าต้องได้รับการออกแบบอย่างระมัดระวังเพื่อให้แน่ใจว่ามีแรงดีดออกที่สม่ำเสมอ และเพื่อหลีกเลี่ยงไม่ให้มีรอยเหลือบนพื้นผิวชิ้นส่วน
6. มุมร่าง
มุมร่างถือเป็นสิ่งสำคัญสำหรับการถอดชิ้นส่วนหล่อออกจากแม่พิมพ์ได้ง่าย โดยทั่วไปแล้วจะถูกเพิ่มเข้ากับผนังแนวตั้งของชิ้นส่วนเพื่ออำนวยความสะดวกในการดีดออก มุมร่างควรจะเพียงพอที่จะป้องกันไม่ให้ชิ้นส่วนเกาะติดกับแม่พิมพ์ แต่ไม่ใหญ่เกินไปที่จะส่งผลต่อความแม่นยำของมิติของชิ้นส่วน
มุมร่างที่แนะนำขึ้นอยู่กับวัสดุของชิ้นส่วน ข้อกำหนดพื้นผิวสำเร็จ และความซับซ้อนของรูปทรงของชิ้นส่วน โดยทั่วไปแล้ว มุมร่าง 1 ถึง 3 องศามักใช้สำหรับชิ้นส่วนหล่อขึ้นรูป
7. การออกแบบการระบายอากาศ
การระบายอากาศเป็นสิ่งจำเป็นเพื่อให้อากาศและก๊าซหลุดออกจากโพรงแม่พิมพ์ในระหว่างกระบวนการเติม หากไม่มีการระบายอากาศที่เหมาะสม อากาศและก๊าซอาจติดอยู่ในช่อง ทำให้เกิดข้อบกพร่อง เช่น ความพรุนและการบรรจุที่ไม่สมบูรณ์
โดยทั่วไประบบระบายอากาศจะประกอบด้วยช่องระบายอากาศหรือช่องระบายอากาศที่อยู่ในแนวแยกส่วนหรือตำแหน่งเชิงกลยุทธ์อื่นๆ ในแม่พิมพ์ ขนาดและจำนวนช่องระบายอากาศต้องได้รับการออกแบบอย่างระมัดระวังเพื่อให้แน่ใจว่าการระบายอากาศมีประสิทธิภาพโดยไม่ปล่อยให้โลหะหลอมเหลวเล็ดลอดออกไป
8. ความอดทนและการตกแต่งพื้นผิว
ข้อกำหนดด้านความคลาดเคลื่อนและการตกแต่งพื้นผิวถือเป็นข้อพิจารณาที่สำคัญในการออกแบบแม่พิมพ์ แม่พิมพ์ควรได้รับการออกแบบเพื่อผลิตชิ้นส่วนภายในเกณฑ์ความคลาดเคลื่อนที่ระบุและมีพื้นผิวที่ต้องการ
การควบคุมความคลาดเคลื่อนทำได้โดยการออกแบบขนาดแม่พิมพ์อย่างระมัดระวัง การใช้เทคนิคการตัดเฉือนที่มีความแม่นยำ และการเลือกวัสดุแม่พิมพ์ที่เหมาะสม สามารถตอบสนองข้อกำหนดด้านการตกแต่งพื้นผิวได้โดยใช้กระบวนการตัดเฉือนที่เหมาะสม เช่น การขัดเงาหรือการสร้างพื้นผิว บนพื้นผิวแม่พิมพ์
9. ข้อควรพิจารณาในการบำรุงรักษาและซ่อมแซม
แม่พิมพ์ที่ออกแบบอย่างดีควรบำรุงรักษาและซ่อมแซมได้ง่าย ซึ่งรวมถึงข้อควรพิจารณาต่างๆ เช่น การเข้าถึงส่วนประกอบภายใน ความง่ายในการถอดและประกอบกลับ และความพร้อมของชิ้นส่วนทดแทน
ด้วยการออกแบบแม่พิมพ์โดยคำนึงถึงการบำรุงรักษาและการซ่อมแซม เราสามารถลดการหยุดทำงานและลดต้นทุนโดยรวมในการเป็นเจ้าของได้ การบำรุงรักษาตามปกติและการซ่อมแซมตามกำหนดเวลายังช่วยยืดอายุการใช้งานของแม่พิมพ์และรับประกันคุณภาพของชิ้นส่วนที่สม่ำเสมอ
10. การใช้เทคโนโลยีขั้นสูง
ในช่วงไม่กี่ปีที่ผ่านมา เทคโนโลยีขั้นสูง เช่น การออกแบบโดยใช้คอมพิวเตอร์ช่วย (CAD) การผลิตโดยใช้คอมพิวเตอร์ช่วย (CAM) และซอฟต์แวร์การจำลอง ได้ปฏิวัติกระบวนการออกแบบแม่พิมพ์ เทคโนโลยีเหล่านี้สามารถช่วยให้เราเพิ่มประสิทธิภาพการออกแบบแม่พิมพ์ คาดการณ์กระบวนการหล่อ และลดเวลาและต้นทุนในการพัฒนา
ตัวอย่างเช่น สามารถใช้ซอฟต์แวร์จำลองเพื่อวิเคราะห์กระบวนการเติมและการแข็งตัว คาดการณ์การก่อตัวของข้อบกพร่อง และเพิ่มประสิทธิภาพการออกแบบระบบ gating และ runner เทคโนโลยี CAD และ CAM สามารถใช้ในการสร้างแบบจำลอง 3 มิติโดยละเอียดของแม่พิมพ์ และสร้างโปรแกรมการตัดเฉือนสำหรับการผลิตแม่พิมพ์
บทสรุป
การออกแบบแม่พิมพ์เป็นกระบวนการที่ซับซ้อนและสำคัญที่ต้องพิจารณาอย่างรอบคอบจากปัจจัยหลายประการ ด้วยการให้ความสนใจกับประเด็นสำคัญที่กล่าวถึงในบล็อกโพสต์นี้ เราสามารถออกแบบแม่พิมพ์ที่ได้รับการปรับปรุงประสิทธิภาพ คุณภาพ และราคาได้
ที่บริษัทของเรา เรามีประสบการณ์มากมายในการออกแบบและการผลิตแม่พิมพ์ เราใช้เทคโนโลยีและเทคนิคล่าสุดเพื่อให้แน่ใจว่าแม่พิมพ์ของเราตรงตามมาตรฐานคุณภาพและประสิทธิภาพสูงสุด หากคุณกำลังมองหาซัพพลายเออร์แม่พิมพ์หล่อที่เชื่อถือได้ เรายินดีที่จะหารือเกี่ยวกับโครงการของคุณและมอบโซลูชันที่ปรับแต่งเฉพาะให้กับคุณ
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา คุณสามารถเยี่ยมชมลิงค์ต่อไปนี้:

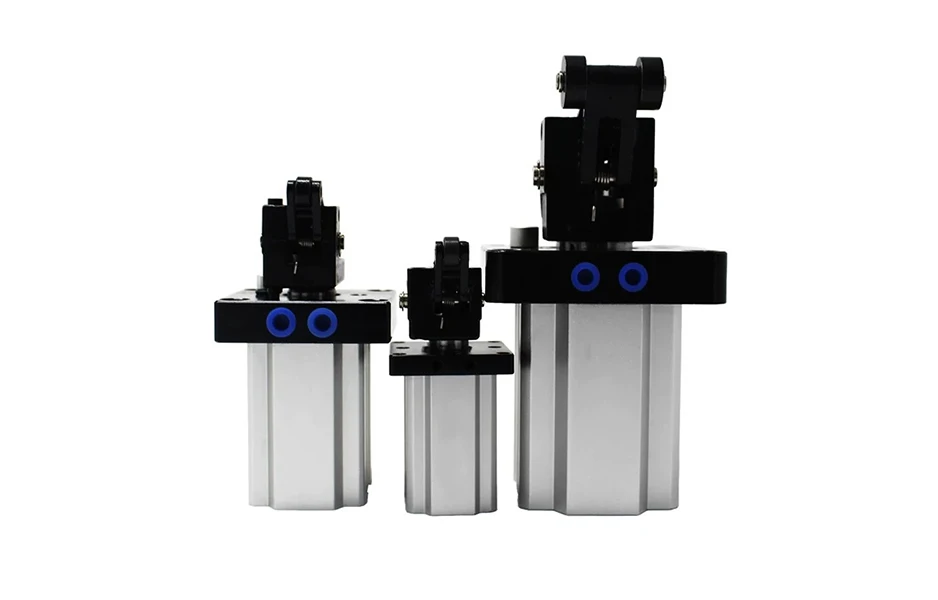

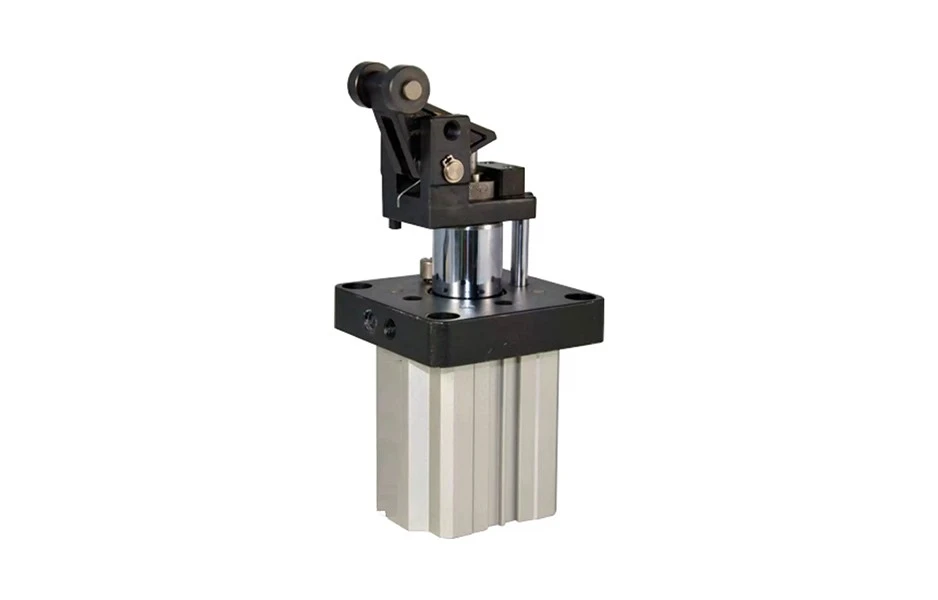

- TDH TTH TWH Series บล็อคกระบอกสูบ
- รางเลื่อนเชิงเส้นขนาด 12 มม. พร้อมตัวเลื่อน
- TDA Series กระบอกสูบสองก้าน
หากคุณมีคำถามใดๆ หรือต้องการหารือเกี่ยวกับข้อกำหนดการหล่อโลหะของคุณ โปรดอย่าลังเลที่จะติดต่อเรา เราหวังว่าจะได้ร่วมงานกับคุณ
อ้างอิง
- แคมป์เบลล์ เจ. (2003) การหล่อ บัตเตอร์เวิร์ธ-ไฮเนอมันน์.
- เฟลมมิงส์ เอ็มซี (1974) การประมวลผลการแข็งตัว แมคกรอ-ฮิลล์.
- คัลปักเจียน, เอส. และชมิด, เอสอาร์ (2010) วิศวกรรมการผลิตและเทคโนโลยี เพียร์สัน.
